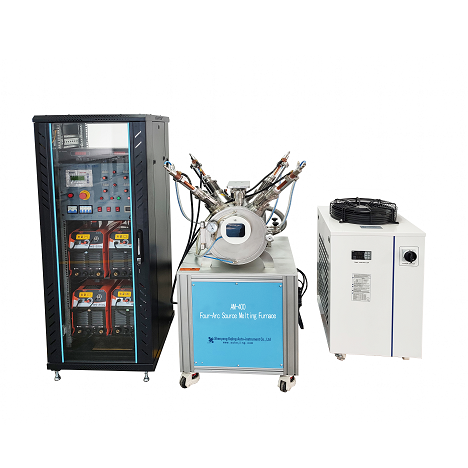

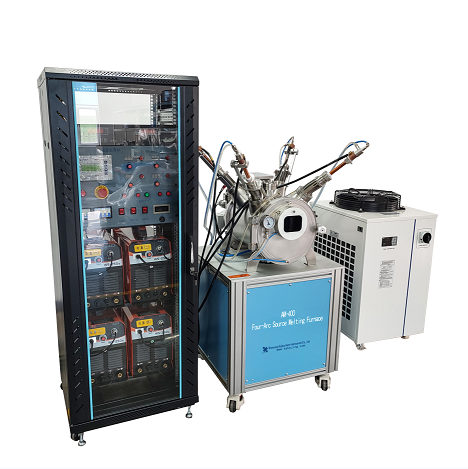

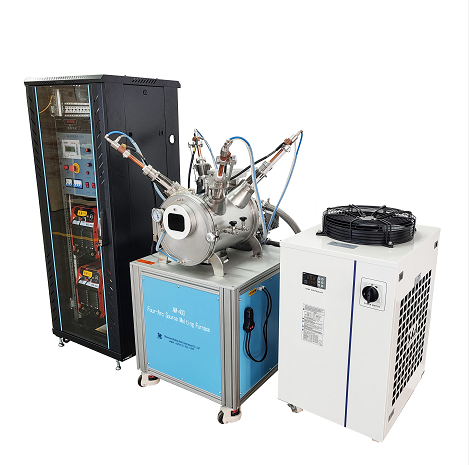

4 Kafalı Vakum Ark Ergitme Sistemi

Kurulum koşulları

Bu ekipmanın 1000 m veya daha düşük bir yükseklikte, 25°C±15°C sıcaklıkta ve %55Rh±%10Rh nemde kullanılması gerekir.

1. Su: Ekipman, kendi kendine dolaşan bir soğutma suyu makinesiyle donatılmıştır (saf su veya deiyonize su ile doldurulmuş)

2. Elektrik: AC380V 50Hz, iyi bir topraklamaya sahip olmalıdır

3. Gaz: Ekipman haznesinin argon gazıyla doldurulması (%99,99 saflık veya daha fazla) ve argon gazı silindirleri (Ø6mm çift halkalı bağlantılara sahip) ve basınç düşürücü vana gereklidir.

4. Tezgah: zemin tipi, kurulum alanı: 2,5M×1M

5. Havalandırma cihazı: gerekli

Ana parametreler

1. Ekipman nihai vakumu: 8×10^-4 Kuyu

2. Ekipman gücü: <60kW

3. Ekipman çalışma basıncı: -0.5MPa

4. Sistem vakum sızıntısı oranı: 5,0×10^-7Pa.l/S

5. Pompalama hızı: atmosferden 7×10'a kadar pompalama^-3Pa≤30 dk.

6. Vakum derecesini koruyun: vakum odasının vakum derecesi, 12 saatlik kapatma sonrasında 10Pa'dan düşük olmayacaktır.

7. Eritme potası: φ100 × 15mm, eritme 300g

8. Örnekleme aşaması hızı: 1 ila 20 rpm, sürekli olarak ayarlanabilir

Ekipmanın güvenli kullanımını sağlamak için, su sıkıntısı ve düşük voltaj tespiti ve koruması, güçlü güç faz sırası tespiti ve koruması, sıcaklık tespiti ve koruması, vakum sistemi tespiti ve koruması vb. gibi sistem tespit ve koruma fonksiyonları benimsenmiştir. .

Ürün özellikleri

1. Dolum tamamlandıktan sonra ekipmanın güç anahtarını açın ve pota hızını ayarlayın (1~20 rpm).

2. 10'a tahliye etmek için SPD/Pfeiffer HICube80 moleküler pompa ünitesini çalıştırın.^-3Pa, manüel kanat/tampon vanayı kapatın ve basıncı -0,03MPa'ya yüklemek için manüel vanayı açın.

3. Kaynak makinesini açın, argon arkı kaynak makinesinin akımını ayarlayın ve ark düğmelerine (2 adet) basın.

1

Ana Vakum Odası

Φ300×320

1 takım

2

Tezgah Braketi

640×640×730

1 takım

3

Moleküler Pompa Seti

HICube80

1 takım

4

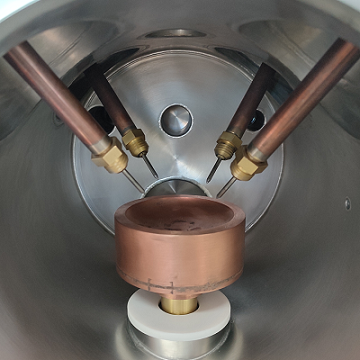

Döner Eritme Potası

100×15’lik bir boşluk

1 takım

5

Su Soğutma Elektrotunun Kaldırılması

4mm W-iğne

4 takım

6

Gözlem Pencereli Numune Alma Kapısı

100

3 parça

7

Manuel 1/4 Yüksüklü İğne Vana

-

2 adet

8

Argon Ark Kaynak Makinesi

WSM-6302

2 takım

9

Yüksek Vakumlu Manuel Sineklik/Tampon Vanası

GD-J63B(LF)

1 takım

10

Sirkülasyonlu Su Soğutma Makinesi

KJ（CW）-6200

1 takım

11

Basınç ölçer

-0.1~0.15Mpa

1 takım
