Dört Isıtma Kaynaklı Vakumlu Termal Buharlaştırma Kaplayıcı

Dört Isıtma Kaynaklı Vakumlu Termal Buharlaştırma Kaplayıcı

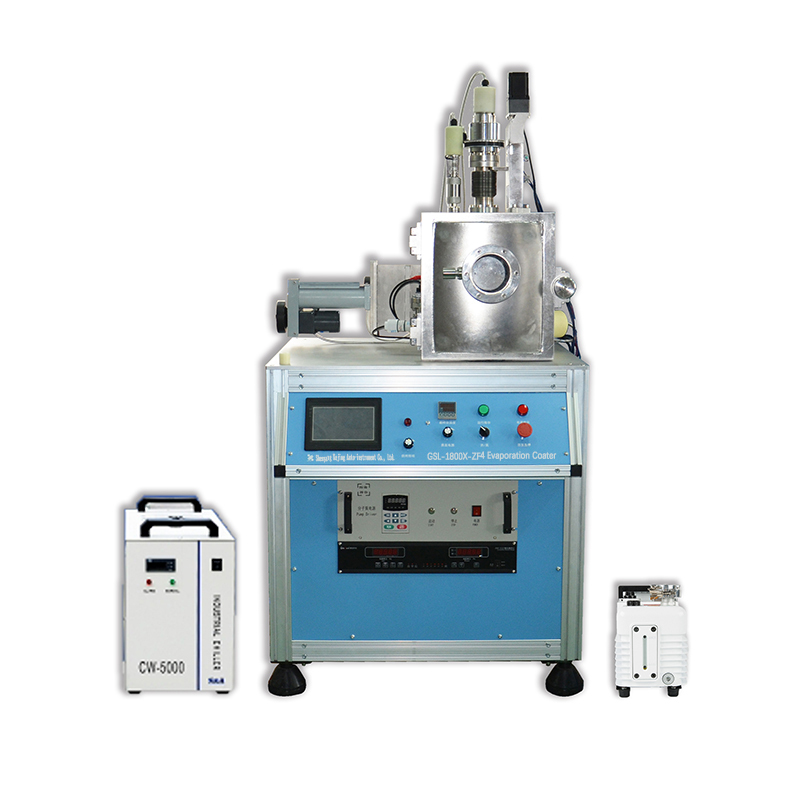

GSL-1800X-ZF4 Buharlaştırma Kaplama Cihazı, özellikle oksijene duyarlı metal filmlerin (Ti, Al, Au vb.) ve küçük moleküler organiklerin buharlaştırılması ve kaplanması için uygun, yüksek vakumlu bir buharlaştırma kaplama cihazıdır. Cihaz, her biri bağımsız olarak buharlaştırma yapabilen 4 buharlaştırma ısıtma teknesiyle donatılmıştır.

Marka: Shenyang Kejing
Ürünün menşei: Shenyang, Çin
Teslimat süresi: 22 iş günü
arz kapasitesi: 50 set

bilgi

Ürün Tanıtımı

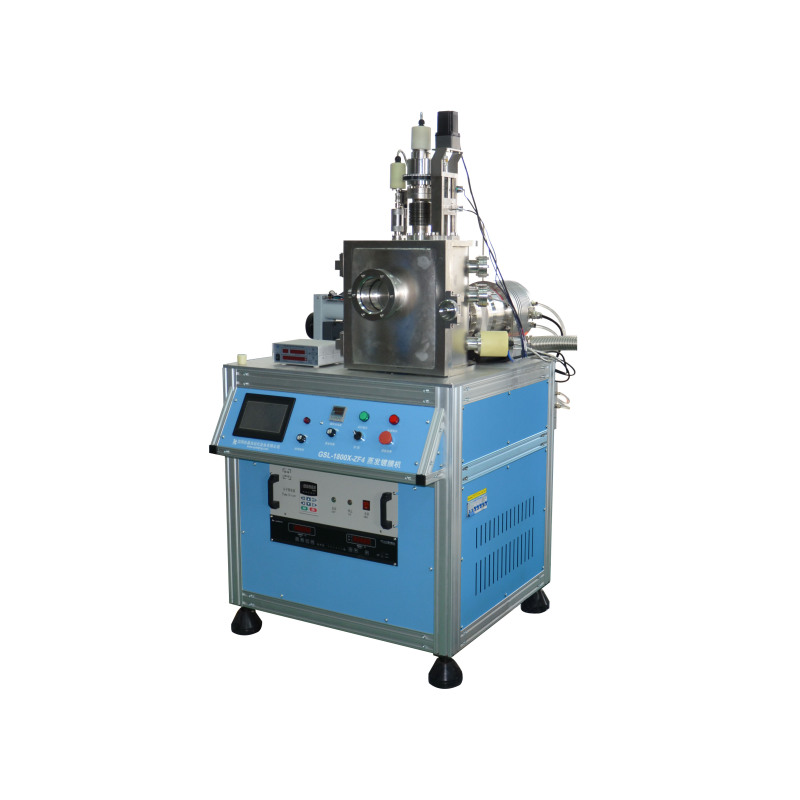

GSL-1800X-ZF4 Buharlaştırma Kaplama Cihazı, oksijene duyarlı metal filmler (Ti, Al, Au gibi) ve küçük moleküllü organik malzemelerin kaplanması için özel olarak tasarlanmış yüksek vakumlu bir buharlaştırma kaplama sistemidir. Sistem, her biri ayrı ayrı çalışabilen dört bağımsız ısıtmalı buharlaştırma teknesiyle donatılmıştır. Teknelerin üzerindeki döner bir kalkan, buharlaşma sırasında diğer üç tekneyi koruyarak malzemeler arasında çapraz kontaminasyonu etkili bir şekilde önler. İsteğe bağlı konfigürasyon ayarlamalarıyla, ışık yayan cihazlar ve organik güneş pillerinin araştırma ihtiyaçlarını karşılayarak organik malzemeleri de kaplayabilir. Bu da onu yüksek performanslı ve uygun maliyetli bir laboratuvar kaplama sistemi yapar.

Hazne tabanında, çalışma sırasında elektrot sıcaklığını koruyarak aşırı ısınmayı, erimeyi veya hasarı önleyen beş adet su soğutmalı elektrot bulunur. Ünite, maksimum 5,0×10 vakuma ulaşabilen metal bir vakum haznesi kullanır.^-7 torr. Numune aşaması oda sıcaklığından 500°C'ye kadar ısıtılır, bu da onu yüksek vakumlu buharlaştırma kaplama deneyleri için ideal bir seçim haline getirir.

Ana Özellikler

1. Vakum kontrol ünitelerinin tamamı tek bir kontrol kutusunda birleştirilmiştir.

2. Kullanımı kolay ve hızlı olan bağımsız buharlaşma kaplama akımı kontrolörü kullanır.

3. Vakum odası, bir adet KF40 yan pompalama vanası (verimliliği artırmak için doğrudan ön kademe mekanik pompasına bağlıdır), bir adet CF150 sürgülü vana (doğrudan moleküler pompaya bağlıdır), bir adet KF16 flanş (direnç ölçeri takmak için), altı adet CF35 flanş (biri iyonizasyon ölçeri takmak için, biri 2 çekirdekli elektrodu takmak için ve biri de film kalınlık ölçeri takmak için) ve 3 adet yedek ile donatılmıştır.

4. Haznenin alt kısmında 4 adet buharlaştırmalı ısıtma teknesini destekleyebilen 5 adet su soğutmalı elektrot bulunmaktadır.

5. Numune alma aşaması haznenin üst kısmına monte edilir.

6. Hazneye yüksek çözünürlüklü film kalınlığı ölçüm cihazı takılabilir ve film kalınlığı ölçümünün (alüminyum) çözünürlüğü 0,1Å'dir.

7. Sirkülasyonlu su soğutucusu kullanılabilir.

Teknik Parametreler

Ürün Adı	GSL-1800X-ZF4 Buharlaştırma Kaplayıcı
Ürün Modeli	GSL-1800X-ZF4
Kurulum Koşulları	Bu ekipmanın 1000 m veya daha düşük rakımda, 25℃±15℃ sıcaklıkta ve %55Rh±10%Rh nem oranında kullanılması gerekmektedir. 1. Su: Cihaz, kendi kendini dolaşan bir su soğutucusuyla donatılmıştır (saf su veya deiyonize su ile doldurulur) 2. Elektrik: AC220V 50Hz, iyi bir topraklama olmalı 3. Çalışma tezgahı: Zemin tipi, 2m'den fazla alanı kaplayan² 5. Havalandırma cihazı: gerekli
Ana Parametreler (Şartname)	1. Giriş: tek fazlı AC220V, 50Hz/60Hz, güç <2,16kW (vakum pompası hariç) 2. Buharlaşma çıkışı: AC 0-8V voltajı sürekli ayarlanabilir, buharlaşma akımı sınırı 200A, buharlaşma gücü sınırı <1,6kW 3. Vakum odası: Ø300mm (ID)×360mm(H), paslanmaz çelik, elektro-cilalı iç duvar 4. Gözlem penceresi: Ø100mm, özel sızdırmazlık halkasıyla kapatılmıştır 5. Vakum pompası: 600L/s pompalama hızına sahip yüksek pompalama hızına sahip turbo moleküler pompa 6. Vakum derecesi: 8.0×10^-4Kuyu 7. Vakum sınırı ：8.0×10^-5Kuyu 8. Sızıntı oranı: 6,7×10^-8Pa·L/s 9. Örnek aşaması: φ120 10. Buharlaştırma teknesi ile numune aşaması arasındaki mesafe: 140-200 mm 11. Soğutma suyu gereksinimi: 15L/dak 12. Numune aşamasının ısıtma sıcaklığı: oda sıcaklığı ~ 500 ℃, otomatik sıcaklık kontrolü ve sıcaklık ölçümü
Ürün Boyutu ve Ağırlığı	13. Ürün Özellikleri: · Boyutlar: 900mm×1100mm×1800mm · Ağırlık: 230kg
